Kontrola vnějších i vnitřních povrchů dílů
Precizní kontrola povrchů výrobků, včetně kontroly dutin ve výrobcích, pomocí boroskopové metody.
Zařízení je určeno k zástavbě do linek, ale i jako samostatné kontrolní stanoviště pro namátkovou kontrolu kvality.

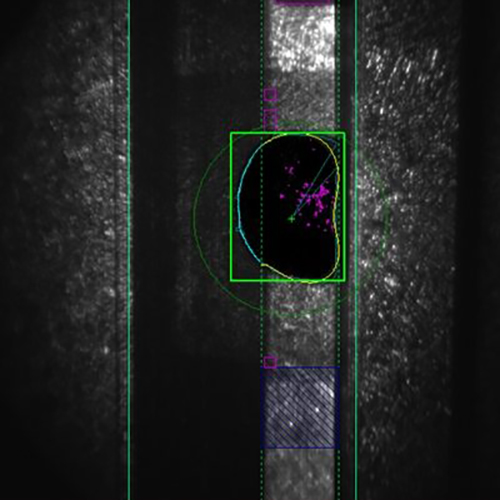

Optimální poloha kamery a osvětlovačů pro konkrétní výrobek zaručuje maximální zisk informací z nasnímaného obrazu. Po zpracování nasnímaných dat má obsluha či nadřazený systém včasnou informaci, na kterém výrobku je vada a kde přesně se nachází.
Součásti řešení je pokročilý vyhodnocovací SW, který je upraven pro konkrétního zákazníka tak, aby minimalizoval nároky na integraci do stávající výroby a nadřazeného systému. Pro snadnější obsluhu zařízení koncovými uživateli je stanice řízena PC s operačním systémem Windows. Práce v tomto prostředí je přirozená a klade minimální nároky na znalosti obsluhy a údržby.
Zařízení je určeno především k hledání povrchových vad (chybějící či přebývající materiál, barevné mapy, nežádoucí stopy po obrábění, otřepy a uvízlé špony).
| Parametr | Hodnota | Jednotka |
|---|---|---|
| Nejmenší velikost sledované oblasti | 8×8 | mm |
| Největší velikost sledované oblasti | 100×100 | mm |
| Rozlišení kamery | 1600×1200 | px |
| Nejmenší detekovaná vada | 0,25×0,25 | mm |
| Rychlost snímání | < 10 | s |
| Teplota okolí | 5 – 35 | °C |
| Napětí | 24 | V |
