Profex Off-Line – měření profilu vývalku
Laboratorní zařízení

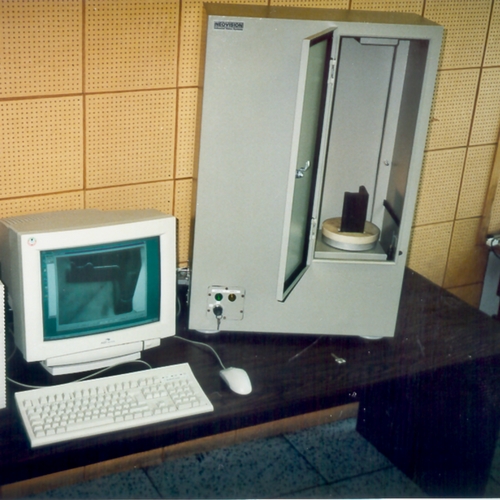

Stolní zařízení pro 3D měření profilu výrobku, založeno na principu laserové triangulace. Je určeno pro precizní měření rozměrů a tvarů v kontrolních laboratořích a dílnách. Unikátní 3D kalibrace zařízení klade minimální nároky na přesnost a kolmost ustavení vzorku. Vzorek jednoduše vložíte do zařízení, vyberete měřicí úlohu a do několika sekund je k dispozici výsledek měření se všemi požadovanými parametry. Kromě zobrazení naměřených parametrů je možné vizualizovat odchylky z porovnání s ideálním tvarem v CAD modelu. Sledováním grafického výstupu s nastavenými hranicemi shodných výrobků se výrazně urychlí práce se zařízením při kontrole většího množství vzorků.
Naměřená data se archivuji pro další zpracování, nebo se mohou posílat do nadřazené databáze. Na přání lze dodat i statistické zpracovaní dat, jejich nadstandardní vizualizaci či případně jiné úpravy pro konkrétní potřeby zákazníka.
| Parametr | Hodnota | Jednotka |
|---|---|---|
| Minimální rozměr výrobku | 5 | mm |
| Maximální rozměr výrobku | 200 | mm |
| Teplota výrobku | 0 – 35 | °C |
| Přesnost měření | ± 0,04 | mm |
| Rychlost měření | < 25 | s |
| Rychlost výrobku | 5 | m·s-1 |
| Přesnost úhlového uložení výrobku | ± 5 | ° |
| Metoda měření | laserová triangulace | – |
